1.製品名：ライトカーテンセンサー/セーフティライトカーテンの種類の測定
2.目に見える安全ライトカーテンモデル：QLT78 / 20-1580 RS485技術的パラメータ：78ビーム、距離：20、保護高さ：1540
電圧：DC12-24V、誘導距離：0-3M、出力：RS485
アクセサリ（パッキングリスト）：レシーバ、トランスミッタ、2本のデータケーブル、側面取り付け用のネジのパック。長方形フレーム1パック、スロットねじ1パック。
3.Safetyライトカーテンの使用法
回答：
Aライトカーテンはスライダーに完全な保護を提供でき、スライダーはいつでも停止できますプレス上の位置。
B. スライダーがプレスのどの位置でも停止できない場合、ライトカーテンは上死点保護にしか到達できません
C.産業用マニピュレーター、射出成形機、包装機器、自動化機器、組立ライン、その他の危険な作業領域の地域的な保護を実現します。
D. オブジェクトの検出とアラームに使用されます。
4.Safetyライトカーテンセンサーの動作環境要件
A.周囲光抵抗：白熱灯：3000LXの受光面照明;日光：10000LXの受光面照明
B. 周囲温度：使用条件-10〜+40℃（ただし氷結しないこと）、保管条件-25〜+55℃
C. 湿度：動作状態：35-85％RH、保管状態：35-95％RH
5.セーフティライトカーテンセンサーの動作状態（LEDインジケーターなど）
回答：
A.電源を入れたとき、受信機と送信機の位置が合っていない場合、赤いライトが点滅します。
B.電源投入後、レシーバーとトランスミッターを調整できる場合、レシーバーの赤いライトが緑色に変わり、黒色または茶色のワイヤー（NCを示す）が入出力され、同じ電圧が出力されます（つまり、入力電圧は12Vまたは24Vです、出力電圧は12Vまたは24Vです）。
C. ライトカーテンを遮る物体がある場合、レシーバーは緑から赤に変わります。同時に、黒または茶色のワイヤーが切断されます（出力なし）
6.安全ライトカーテン配線
A.送信機：茶色（ワイヤ1）接続+24V
青（wire2）を0Vに接続
黒（ライン3）、CP同期ラインを接続
赤（ライン4）、CE同期ラインに接続
白（5行目）、RS485に接続
緑（6線）、RS485に接続
黄色と緑（ライン7）のストライプのアース線
BBレシーバーブラウン（ライン1）接続+24V
青（wire2）を0Vに接続
黒（ライン3）、CP同期ラインを接続
赤（ライン4）、CE同期ラインに接続
白（5行目）、RS485に接続
緑（6線）、RS485に接続
黄色と緑（ライン7）のストライプのアース線
7.安全ライトカーテン取り付け手順：
Aセーフティライトカーテン送信機とセーフティライトカーテン受信機を固定クリップを介して工作機械の本体に直接取り付ける場合、通常、クローズドプレスのフレーム構造に適しています。
B. 壁に機械を設置するときの安全な距離を確保するために、穴をあけたり叩いたりするときは、一般的に使用される固定クリップのサイズに応じて正しい設置位置を選択してください。穴を開けて配置するときは、トランスミッターとレシーバーが互いに平行になるように注意してください。
C. 送信機と受信機は同じ方法で取り付けられ、側面のスロットとそれぞれ一緒に固定された外部Tネジを介して、コネクタのソケット端または伝送線路の端が下を向きます。
D.送信機と受信機を平行になるように固定し、ネジを締めます。

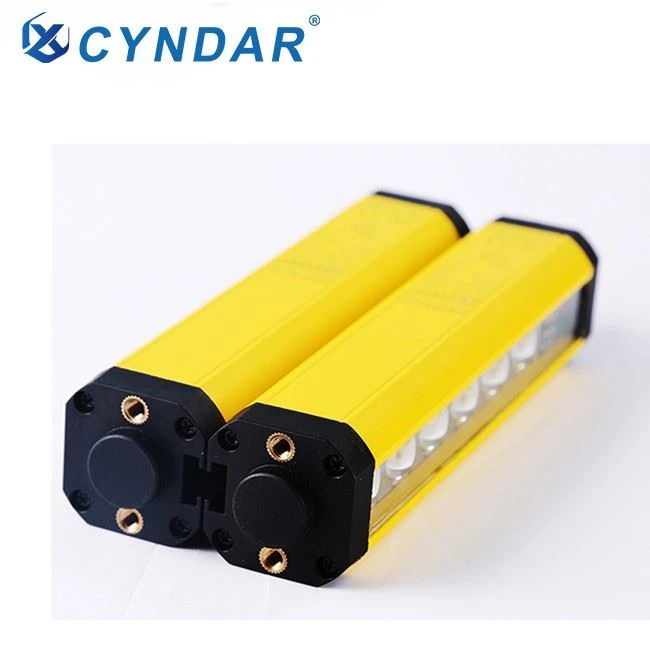

セーフティライトカーテンの画像：
セーフティライトカーテンの配線図：
他にも多くのモデルがあります。お問い合わせください。
